1414364

HC-M-03/04-CT-M Kontaktų įdėklų modulis

Pagaminta

Prekinis ženklas PHOENIX CONTACT

Kontaktų įdėklų modulis, pozicijų skaičius: 3+4, galios kontaktai: 3, valdymo kontaktai: 4, kaištinis, gnybtinis sujungimas, 500 V, 40 A, 1,5 mm² ... 6 mm², paskirtis: galia/signalas

EAN: 4055626025070

Nerasta jokių atsisiuntimų

tik

yra

5000+

99999

vnt.

(2026-11-18)

Phoenix Contact (Vokietijos) sandėlyje.

Produkto rekomenduojama pardavimo kaina (RRP) yra

0⁰⁰€

4¹²€ 0 € vnt.

Kainos be mokesčių

Visos kainos su mokesčiais

teirautis

tik

yra

5000+

teirautis

2026-11-18

vnt.

Savybės

Aprašymas

Matmenys

Failai

Kodai

Bendrieji duomenys

HEAVYCON HC-B6–B48 korpusams reikalingas HC-M-MHR... fiksavimo rėmas su vyrių jungtimis, gnybtinė jungtis, galios kontaktai: CK 4,0-ED..., valdymo kontaktai: CK 1,6-ED... (gnybtiniai kontaktai į standartinę komplektaciją neįeina)

Jungtys gali būti valdomos tik tada, kai nėra apkrovos / įtampos.

Montavimo pastaba

Siekiant užtikrinti tinkamą naudojimą, būtina montuoti korpuse, kurio apsaugos klasė yra IP54 arba aukštesnė

Gaminio tipas

Modulinis kontaktinis įdėklas

Serija

HC-M-03/04

Pritaikymas

Maitinimas/signalas

Pozicijų skaičius

Jungties profilis

3+4

Kontaktų numeracija

1–3 (galios kontaktai)

1–4 (valdymo kontaktai)

Modulių lizdų skaičius

Maitinimo kontaktų skaičius

Valdymo kontaktų skaičius

Kontaktų medžiagos tipas

tekintos

Pervoltos kategorija

III

Taršos laipsnis

Prijungimo technologija

Gnybtinė jungtis (maitinimo kontaktai)

Laido skerspjūvis

0,14 mm² ... 2,5 mm² (valdymo kontaktai)

1,5 mm² ... 6 mm² (maitinimo kontaktai)

Prijungimo skerspjūvio plotis (AWG)

16 ... 10 (maitinimo kontaktai)

26 ... 14 (valdymo kontaktai)

Atskiros laidų izoliacijos nuėmimo ilgis

6 mm (6 mm (2,5 mm²))

9 mm (14 mm (4 mm² ... 6 mm²))

Plotis

34.2 mm

Aukštis

44.3 mm

Ilgis

14.6 mm

Minimalus korpuso aukštis

52 mm

Kontakto skersmuo

4 mm

Vardinė įtampa (III/2) kontaktams

960 V (valdymo kontaktai)

Nominali įtampa (III/3)

500 V (maitinimo kontaktai)

690 V (valdymo kontaktai)

Nominali viršįtampio įtampa (III/2)

8 kV

Nominali impulsinė įtampa (III/3)

6 kV

Nominali viršįtampio įtampa

8 kV (galios kontaktai)

8 kV (valdymo kontaktai)

Vardinė srovė

10 A (valdymo kontaktai)

40 A (galios kontaktai)

SCCR

5 kA (UL 2237)

Įdėjimo/ištraukimo ciklai

≥ 500

Degumo klasė pagal UL 94

Kontaktų medžiaga

Vario lydinys

Kontaktinio paviršiaus medžiaga

Kontaktų nešiklio medžiaga

Kontaktinio paviršiaus medžiaga, galios kontaktas

Kontaktinio paviršiaus medžiaga, valdymo kontaktas

Ag (arba Au)

Standartai/reglamentai

PC: Geležinkelio transporto priemonių priešgaisrinė apsauga – reikalavimų rinkiniai R22, R23 ir R24 pagal DIN EN 45545-2 (rizikos lygis HL1–HL3)

Aplinkos temperatūra (darbinė)

-40 °C ... 125 °C

Ilgis

Plotis

Aukštis

Svoris Netto

Svoris

Pakuotė

Tūris

m³

Nerasta failų

ECLASS-13.0

27440217

ECLASS-15.0

27440217

ETIM 10.0

EC000438

UNSPSC 21.0

39121400

GTIN

4055626025070

1636130 HC-CBU-MOD kodavimo elementas

3¹⁴€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1636127 HC-CST-MOD Kodavimo elementas

2²⁶€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1636981 HC-M-MHR-PE16 kabelio antgalis

10⁴⁰€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1663336 CK1,6-ED-0,37ST AG presuojamas kontaktas

0⁷⁷€ 0 €

tik

yra

5000+

teirautis

2027-02-12

vnt.

1663349 CK1,6-ED-0,50ST AG presavimo kontaktas

0⁷⁷€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1663352 CK1,6-ED-0,75ST AG presuojamas kontaktas

0⁷⁷€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1663365 CK1,6-ED-1,00ST AG presuojamas kontaktas

0⁷⁷€ 0 €

tik

yra

5000+

teirautis

2027-02-12

vnt.

1663378 CK1,6-ED-1,50ST AG presavimo kontaktas

0⁷⁷€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1663381 CK1,6-ED-2,50ST AG presuojamas kontaktas

0⁷⁷€ 0 €

tik

yra

5000+

teirautis

2027-02-12

vnt.

1884995 CK1,6-ED-ST-POF kontaktas

19²⁰€ 0 €

tik

yra

5000+

teirautis

2026-12-10

vnt.

1674901 CK1,6-ED-0,37ST AU presuojamas kontaktas

1¹⁷€ 0 €

tik

yra

5000+

teirautis

2027-02-26

vnt.

1672453 CK1,6-ED-0,50ST AU gnybtas

1¹⁷€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1674914 CK1,6-ED-0,75ST AU gnybtas

1¹⁷€ 0 €

tik

yra

5000+

teirautis

2026-12-22

vnt.

1674888 CK1,6-ED-1,00ST AU presuojamas kontaktas

1¹⁷€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1674875 CK1,6-ED-1,50ST AU presuojamas kontaktas

1¹⁷€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1674927 CK1,6-ED-2,50ST AU presuojamas kontaktas

1¹⁷€ 0 €

tik

yra

5000+

teirautis

2027-02-26

vnt.

1004360 CK1,6-ER-1,00ST OIC AG gnybtas

0³⁹€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1004365 CK1,6-ER-2,50ST OIC AG presavimo kontaktas

0³⁹€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1004380 CK1,6-BR-1,00ST OIC AG presavimo kontaktas

0³⁹€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1004382 CK1,6-BR-2,50ST OIC AG presavimo kontaktas

0³⁹€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1663239 CK4,0-ED-1,50ST AG gnybtinis kontaktas

1³⁸€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1663242 CK4,0-ED-2,50ST AG gnybtas

1³⁸€ 0 €

tik

yra

5000+

teirautis

2026-12-11

vnt.

1663255 CK4,0-ED-4,00ST AG presuojamas kontaktas

1³⁸€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1663268 CK4,0-ED-6,00ST AG gnybtas

1³⁸€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1586198 CK4,0-ED-10,00ST AG presuojamas kontaktas

2⁷⁸€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1182085 HC-M-B06-MFH-B

11⁸⁴€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1182088 HC-M-B10-MFH-B

11⁹³€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1182090 HC-M-B16-MFH-B

12⁰⁵€ 0 €

tik

yra

5000+

teirautis

2027-01-19

vnt.

1182094 HC-M-B24-MFH-B

12²⁰€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1182087 HC-M-B06-MFH-H

11⁸⁴€ 0 €

tik

yra

5000+

teirautis

2027-01-12

vnt.

1182089 HC-M-B10-MFH-H

11⁹³€ 0 €

tik

yra

5000+

teirautis

2026-11-18

vnt.

1182093 HC-M-B16-MFH-H

12⁰⁵€ 0 €

tik

yra

5000+

teirautis

2027-02-26

vnt.

1182095 HC-M-B24-MFH-H

12²⁰€ 0 €

tik

yra

5000+

teirautis

2026-11-21

vnt.

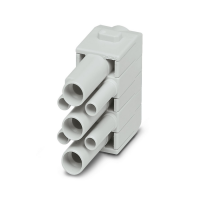

1414365 HC-M-03/04-CT-F Kontaktų įdėklų modulis
