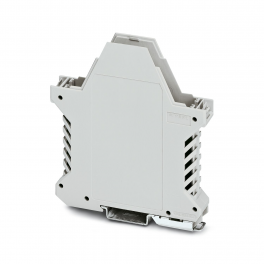

ME 17,5 UT KMGY Montavimo pagrindo korpusas

2869427

ME 17,5 UT KMGY Montavimo pagrindo korpusas

Pagaminta

Prekinis ženklas PHOENIX CONTACT

DIN bėgelio korpusas, apatinė korpuso dalis su metaline tvirtinimo iškyša, aukšta konstrukcija, su ventiliacijos angomis, plotis: 17,6 mm, aukštis: 99 mm, gylis: 107,3 mm, spalva: šviesiai pilka (panaši į RAL 7035), kryžminis sujungimas: be magistralės jungties, kryžminio sujungimo pozicijų skaičius: nereikšmingas

EAN: 4017918933340

Nerasta tiekėjų

Produkto rekomenduojama pardavimo kaina (RRP) yra

0⁰⁰€

8⁰⁰€ 0 € vnt.

Kainos be mokesčių

Visos kainos su mokesčiais

teirautis

tik

yra

100+

teirautis

vnt.

Savybės

Aprašymas

Matmenys

Failai

Kodai

Montavimo pastaba

Prašome atsižvelgti į taikymo pastabas, esanč

Gaminio tipas

Apatinė korpuso dalis

Korpuso tipas

DIN bėgelio korpusas

Korpuso serija

Produktų šeima

ME 17,5..

Tipas

Apatinės korpuso dalys su ventiliacijos angom

Maksimalus pozicijų skaičius

Yra ventiliacijos angos

taip

Plotis

17.6 mm

Aukštis

99 mm

Gylis

107.3 mm

Gylis nuo DIN bėgelio viršutinio krašto

100.7 mm

Gylis nuo DIN bėgelio viršutinio krašto iki atramos taško viršutinėje dalyje

68.5 mm

PCB storis

1.4 mm ... 1.8 mm

Spalva (apatinė korpuso dalis)

šviesiai pilka (RAL 7035)

Medžiaga Apatinė korpuso dalis

Degumo klasė pagal UL 94

CTI pagal IEC 60112

600

Aplinkos temperatūra

20 °C

30 °C

40 °C

50 °C

60 °C

70 °C

Sumažinimo koeficientas

0.49

0.57

0.7

0.81

0.91

Montavimo padėtis

Vertikalus

Galios išsklaidymas

2.5 W

3 W

3.6 W

4.2 W

4.7 W

5.2 W

Specifikacija

IEC 60068-2-27:2008-02

IEC 60068-2-6:2007-12

IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08

IEC 60695-10-2:2014-02

IEC 60695-2-11:2014-02

IEC 60998-1:2002-12

Dažnis

10 - 150 - 10 Hz

Judėjimo greitis

1 oktava/min

Amplitudė

0.15 mm (10 Hz ... 58.1 Hz)

Pagreitis

15g

2g (58.1 Hz ... 150 Hz)

Bandymo trukmė vienai ašiai

2.5 h

Bandymo nurodymai

X, Y ir Z ašys

X, Y ir Z ašys (teigiamos ir neigiamos)

Temperatūra

125 °C

850 °C

Veikimo trukmė

30 s

Bandymo trukmė

1 h

Jėga

20 N

Kritimo aukštis

50 cm

Impulso forma

Pusės sinusoidinė

Smūgio trukmė

11 ms

Smūgių skaičius kiekviena kryptimi

Maks. pasiekiamas IP kodas

IP20

Aplinkos temperatūra (darbinė)

–40 °C ... 105 °C (priklausomai nuo galios iš

Aplinkos temperatūra (sandėliavimas/transportavimas)

-40 °C ... 55 °C

Aplinkos temperatūra (montavimo metu)

-5 °C ... 100 °C

Santykinis drėgnumas (sandėliavimas/transportavimas)

80 %

Spausdintinių plokščių laikiklių skaičius

Spausdintinės plokštės montavimo tipas

Įterpimo tiltelis (pasirenkamas fiksavimas na

Spausdintinės plokštės storis

1.4 mm ... 1.8 mm

Montavimo tipas

Montavimas ant DIN bėgelio

Pakuotės tipas

supakuota kartono dėžėje

Išorinės pakuotės tipas

Kartoninė dėžė

Ilgis

Plotis

Aukštis

Svoris Netto

Svoris

Pakuotė

Tūris

m³

Nerasta failų

ECLASS-13.0

27190601

ECLASS-15.0

27190601

ETIM 10.0

EC002779

UNSPSC 21.0

31261500

GTIN

4017918933340
