CBMC E4 24DC/1-4A+ IOL elektroninis jungiklis

2910410

CBMC E4 24DC/1-4A+ IOL elektroninis jungiklis

Pagaminta

Prekinis ženklas PHOENIX CONTACT

Daugiakanalis elektroninis jungiklis su „IO-Link“ sąsaja, skirtas keturių 24 V DC apkrovų apsaugai nuo perkrovos ir trumpojo jungimo. Su elektronine nustatytų vardinių srovių fiksavimo funkcija. Skirtas montavimui ant DIN bėgių.

EAN: 4055626448558

Nerasta jokių atsisiuntimų

tik

yra

5000+

vnt.

(2026-11-13)

Phoenix Contact (Vokietijos) sandėlyje.

Produkto rekomenduojama pardavimo kaina (RRP) yra

0⁰⁰€

190¹³€ 0 € vnt.

Kainos be mokesčių

Visos kainos su mokesčiais

teirautis

tik

yra

5000+

teirautis

2026-11-13

vnt.

Savybės

Aprašymas

Matmenys

Failai

Kodai

Nominali srovė IN

1 / 2 / 3 / 4 A DC (reguliuojama pagal kiekvieną išėjimo kanalą)

maks. 16 A (IN+)

maks. 40 A (vienai gnybto pozicijai, kai per „IN+“ jungiami papildomi įrenginiai)

Pastaba

Aplinkos veiksniai – Drėgmė ir šiluma, pastovūs

Aplinkos veiksniai – smūgiai

Aplinkos veiksniai – Vibracijos (sinusoidinės)

Elektros įrenginių aprūpinimas elektronine įranga

EMC – atsparumas pramoninėse zonose

EMC – emisija gyvenamosiose, verslo ir komercinėse patalpose bei mažose įmonėse

Pakartotiniai stiprūs trumpieji jungimai gali sumažinti integruotos atsarginės saugiklio lydimosios charakteristikos integralą.

Visada prijunkite neigiamąjį polų prie gnybto IN-, kad būtų užtikrintas vidinis maitinimas. Grįžtamosios srovės iš apkrovų neturi būti grąžinamos į maitinimo šaltinį per automatinio jungiklio IN-.

Gaminio tipas

Įrenginio automatiniai jungikliai

Uždarosios grandinės srovė I0

tip. 25 mA

Produktų šeima

CBMC

Tipas

DIN bėgelio modulis, vientisas

Pozicijų skaičius

Kanalų skaičius

Apsaugos klasė

III

Užterštumo laipsnis

Darbinė įtampa

18 V DC ... 30 V DC

Vardinė įtampa

24 V nuol.

Vardinė srovė I N

1 / 2 / 3 / 4 A DC (reguliuojama kiekvienam išėjimo kanalui)

maks. 16 A (IN+)

maks. 40 A (vienai gnybto pozicijai, kai per IN+ jungiami papildomi įrenginiai)

Nominali srovė (iš anksto nustatyta)

4 A

Nominali viršįtampio įtampa

0.5 kV

Išjungimo būdas

E (elektroninis)

Grįžtamojo ryšio varža

maks. 35 V DC

Reikalingas atsarginis saugiklis

Reikalinga tik tuo atveju, jei maitinimo šaltinio I>max > trumpojo jungimo perjungimo galia. Įmontuotas saugos elementas.

Trumpojo jungimo perjungimo galia

300 A

Dielektrinis stipris

maks. 35 V DC (apkrovos grandinė)

Saugiklis

elektroninis

Našumas

> 99 %

Uždarosios grandinės srovė I 0

tip. 25 mA

Galios išsklaidymas

< 4 W (nominalus veikimas)

tip. 0,6 W (darbas be apkrovos)

Modulio inicijavimo laikas

1.6 s

Laukimo laikas po kanalo išjungimo

5 s (esant perkrovai / trumpajam jungimui)

Matavimo paklaida I

± 15 %

MTBF (IEC 61709, SN 29500)

2597403 val. (esant 40 °C temperatūrai ir 34,25 % apkrovai)

443066 val. (esant 35 °C temperatūrai ir 100 % apkrovai)

6896552 h (esant 25 °C temperatūrai ir 21 % apkrovai)

Apsauginis elementas

15 A DC (vienam išėjimo kanalui)

Kontaktų perjungimo tipas

be elektrinės izoliacijos

Išjungimo laikas

≤ 10 ms (trumpajam jungimui > 2,0 x I>N)

1 s (1.2 ... 2.0 x I_N)

Išjungimas dėl per mažos įtampos

≤ 17,8 V DC (veikiantis)

≥ 18,8 V DC (neveikia)

Apsauga nuo viršįtampio

≤ 29,5 V DC (neveikia)

≥ 30,5 V DC (aktyvus)

Maks. talpinė apkrova

30 000 µF (priklausomai nuo srovės nustatymo ir galimos trumpojo jungimo srovės)

Įjungimo uždelsimas

0,1 s (kiekvienam išėjimo kanalui)

Prijungimo būdas

Įstumiamoji jungtis

Izoliacijos nuėmimo ilgis

10 mm

15 mm

Lankstaus laidininko skerspjūvis

0.2 mm² ... 6 mm²

Laido skerspjūvio plotas (fiksuotas)

0.2 mm² ... 1.5 mm²

0.2 mm² ... 10 mm²

0.2 mm² ... 2.5 mm²

Laido skerspjūvis AWG

24 ... 12

24 ... 16

24 ... 8

Laido skerspjūvis, lankstus, su antgaliu, su plastiko mova

0.25 mm² ... 0.75 mm²

0.25 mm² ... 1.5 mm²

0.25 mm² ... 4 mm²

Laido skerspjūvis, lankstus, su antgaliu, be plastikinės movos

0.25 mm² ... 1.5 mm²

0.25 mm² ... 2.5 mm²

0.25 mm² ... 6 mm²

Sąsajos tipas

IO-Link

Specifikacija

V1.1

Apsauga nuo atvirkštinės poliškumo

taip

Perdavimo greitis

230.4 kbps (COM3)

Ciklo trukmė

min. 40 ms

Proceso duomenų kiekis

3 baitai (išėjimo duomenys)

8 baitai (įvesties duomenys)

Vardinė įvesties/išvesties maitinimo įtampa

24 V DC

Srovės suvartojimas

maks. 30 mA (IO-Link L+)

Ilgis

Plotis

Aukštis

Svoris Netto

Svoris

Pakuotė

Tūris

m³

Nerasta failų

ECLASS-13.0

27140401

ECLASS-15.0

27140401

ETIM 10.0

EC003538

UNSPSC 21.0

39121400

GTIN

4055626448558

1533311 USB IO-LINK ADAPTER Programavimo adapteris

572⁹⁴€ 0 €

tik

yra

5000+

teirautis

2026-11-13

vnt.

0816663 EML (10X7)R Etiketė

229⁹⁹€ 0 €

tik

yra

5000+

teirautis

2026-11-13

vnt.

0830567 EML-ESD (20X7)R Įrangos ženklinimas

265⁸⁴€ 0 €

tik

yra

5000+

teirautis

2026-11-13

vnt.

2904601 QUINT4-PS/1AC/24DC/10 Maitinimo šaltinis

286¹⁶€ 0 €

tik

yra

5000+

teirautis

2026-11-13

vnt.

2904602 QUINT4-PS/1AC/24DC/20 Maitinimo šaltinis

387⁴⁰€ 0 €

tik

yra

5000+

teirautis

2026-11-13

vnt.

2904621 QUINT4-PS/3AC/24DC/10 Maitinimo šaltinis

293¹⁷€ 0 €

tik

yra

5000+

teirautis

2026-11-13

vnt.

2904622 QUINT4-PS/3AC/24DC/20 Maitinimo šaltinis

340⁸⁶€ 0 €

tik

yra

5000+

teirautis

2026-11-13

vnt.

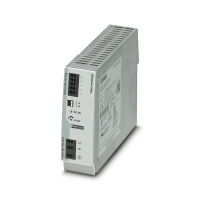

2903149 TRIO-PS-2G/1AC/24DC/10 Maitinimo šaltinis
